HY-JM-11-40环氧胶膜

产品简介：

HY-JM-11-40 是一款中低温（100 ℃ ）固化的弹性体改性环氧膜状结构胶粘剂，它拥有胶接强度高，断裂韧性好，耐湿热老化，抗疲劳，工艺性好等特点，按要求固化后可以在-50~80℃下长期使用。该产品为淡黄色均匀胶膜；单位面积重量：350±20g /  ㎡ （亦可按客户要求）；挥发份含量：≤ 0.9  ％。

使用范围：

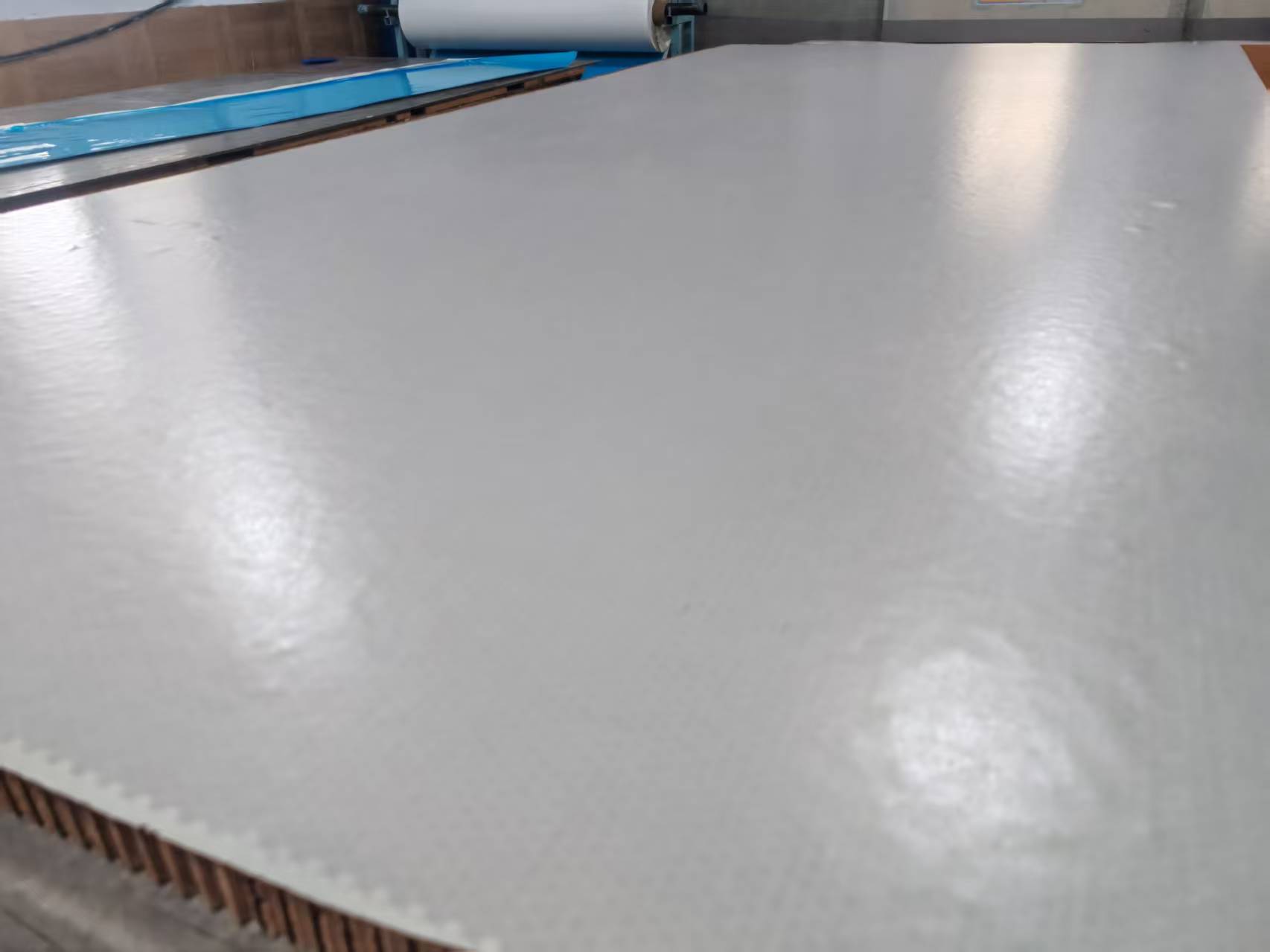

适用于铝、钢（含不锈钢、镀锌板）钛、树脂基复合材料等承力结构（如铝蜂窝、芳纶蜂窝、机车地板和门、铝幕墙、防火板-铝板）的胶接，尤其是三明治结构的粘接。大量应用于轨道交通、汽车、电子、复合材料结构件等领域。

典型固化条件：

HY-JM-11-40 的固化条件为：在压力0.1-0.3MPa 范围内，将温度升高至 100 ℃ 后，保温保压 1.5小时，然后以 2℃/Min 范围内的降温速率下降温至 45℃ 以下方可卸压取出制件。该方案适用于模压、真空袋及热压罐等多种固化条件。

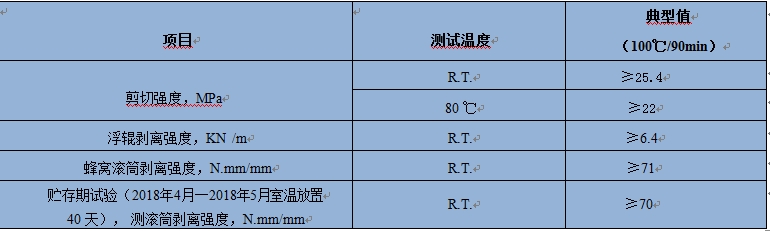

平均技术指标：（测试标准：GB/T 1457-2005）

标准包装：

110 米一卷，宽幅为 1.2M 或 1M，含胶量350±20g / m2 （亦可按客户要求），纸箱尺寸为1400*350*350mm。亦可按客户要求包装。

储存要求：

胶膜应在原密封包装条件下贮存在低温环境中,自生产日期起,保证贮存期为：-18 ℃下12 个月或-4 ℃ 下 3 个月，均包括可达 25 ℃的累计外置时间 20 天。

使用建议：

1、施工环境:施工温度在25±5℃，相对湿度≤65%。

2、敷胶:提前12-24h 将冷冻中的胶膜取出，解冻后方可打开防潮袋。按照被贴物尺寸裁剪胶膜， 将胶膜铺敷于将表面处理的待胶接表面。铺敷胶膜是应注意排除其中的气泡（冬季温度过低可采用 吹风机边加热边贴合），贴实之后揭掉上层离型纸，按照要求将胶接物另一面贴实在胶膜表面，安 装好夹具待下一步固化。
